地面(mian)翻(fan)轉(zhuan)切割機(ji)

　 壹、產(chan)品(pin)概述：

　　JFQ地面(mian)翻(fan)轉(zhuan)式切割機(ji)是由(you)中(zhong)國(guo)建築設(she)計(ji)院根(gen)據國(guo)內(nei)情況(kuang)自行研(yan)制開(kai)發的(de)，在(zai)國(guo)內得(de)到(dao)了較好推廣。1998年(nian)設(she)計(ji)院院(yuan)對(dui)原(yuan)切割機(ji)的(de)缺陷進行(xing)了(le)改(gai)進，地(di)面(mian)翻轉切割機(ji)得(de)到(dao)了進壹(yi)步(bu)完善，本廠在(zai)設(she)計(ji)院改(gai)進設(she)計(ji)機型(xing)上，根(gen)據生(sheng)產(chan)廠家(jia)的(de)使(shi)用(yong)情況(kuang)進行(xing)了(le)改(gai)進和完善，使(shi)該機型(xing)的(de)優勢(shi)得(de)到(dao)了進壹(yi)步(bu)發揮(hui)。

　　二、產(chan)品(pin)原理(li)：

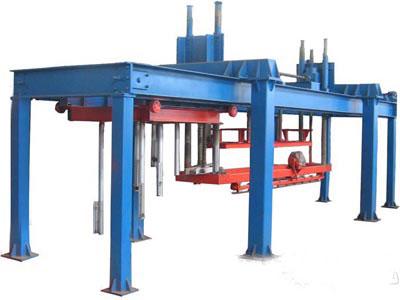

　　地面(mian)翻轉(zhuan)切割機(ji)工(gong)作(zuo)原(yuan)理(li)主要由(you)縱(zong)向切割裝(zhuang)置和橫(heng)向(xiang)切割裝(zhuang)置、行走(zou)軌(gui)道和電氣控制框等(deng)組成。在(zai)加(jia)氣混(hun)凝土(tu)砌(qi)塊(kuai)設(she)備砌(qi)塊(kuai)切割工(gong)藝中(zhong)，翻(fan)轉(zhuan)吊(diao)具(ju)將模具淩(ling)空(kong)翻(fan)轉(zhuan)90度後(hou)脫模將坯體及側板壹同(tong)至(zhi)於切割臺(tai)上，啟(qi)動(dong)縱(zong)向切割裝(zhuang)置的(de)行走電(dian)機(ji)對(dui)坯體進行(xing)側面(mian)切及上、下(xia)水(shui)平分層階(jie)梯(ti)切割，在(zai)切割後(hou)行走(zou)至暫(zan)停(ting)位置，橫(heng)向(xiang)切割裝(zhuang)置通(tong)過(guo)電(dian)機帶動(dong)行(xing)走至(zhi)切割位後(hou)，啟(qi)動(dong)橫(heng)切架上(shang)、下垂(chui)直(zhi)工(gong)作(zuo)電(dian)機，橫(heng)切家(jia)自上而(er)下，此(ci)時，擺動(dong)電(dian)機啟(qi)動(dong)，並(bing)對(dui)坯體進行(xing)雙(shuang)向交(jiao)錯(cuo)拉(la)鋸(ju)式擺動(dong)，從而對(dui)批體進行(xing)上(shang)下垂直(zhi)切割。在(zai)橫(heng)切架復(fu)位後(hou)(即切割完畢)，橫(heng)向(xiang)切割裝(zhuang)置繼續(xu)前(qian)行至暫(zan)停(ting)位。(待(dai)切割好(hao)的(de)坯體及側板經半(ban)成品吊(diao)具(ju)吊(diao)至(zhi)蒸養(yang)小(xiao)車，進行(xing)編組入釜蒸(zheng)養(yang)出(chu)成品。)橫(heng)向(xiang)縱向(xiang)切割裝(zhuang)置行至(zhi)初(chu)始(shi)位置。以(yi)此類(lei)推，周(zhou)而復(fu)始(shi)，從而實(shi)現(xian)對(dui)坯體的(de)切割。

　　三(san)、產(chan)品(pin)的(de)優點(dian)：

　　1、結構緊(jin)湊，容(rong)易操作(zuo)，維(wei)修量小(xiao)。

　　2、坯體的(de)水(shui)平、垂直切割壹(yi)次(ci)完成。

　　3、對(dui)坯體進行(xing)六(liu)面切割。制品精(jing)度可達(da)到(dao)GB/T11969-1997。

　　4、地(di)面(mian)翻(fan)轉式切割機(ji)可以(yi)滿足(zu)板材生(sheng)產(chan)要(yao)求，制品精(jing)度可達(da)GB15762-1995。

　　5、對(dui)廢(fei)料(liao)全(quan)部(bu)進行(xing)回(hui)收，不產(chan)生(sheng)二次(ci)汙染(ran)。

　　6、坯體不發生(sheng)粘連(lian)。

　　7、橫(heng)切采用(yong)絲桿傳動(dong)，解決(jue)了原(yuan)液壓(ya)傳動(dong)的(de)不同步(bu)問(wen)題(ti)。

　　8、地(di)面(mian)翻(fan)轉切割機(ji)設(she)備系(xi)統(tong)具(ju)有(you)限位和互(hu)鎖(suo)，可防(fang)止(zhi)操作(zuo)不當引(yin)起(qi)的(de)設(she)備事(shi)故(gu)。

　　9、具有(you)快(kuai)速(su)更換(huan)鋼(gang)絲裝(zhuang)置。

　　10、無(wu)“雙(shuang)眼(yan)皮(pi)”及“崩邊(bian)”現(xian)象(xiang)

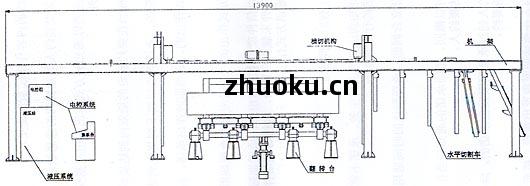

　　四、產(chan)品(pin)結構圖：

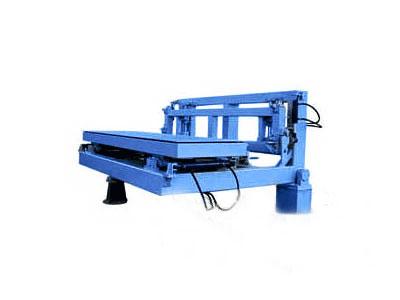

　　地面(mian)翻轉(zhuan)切割機(ji)翻轉(zhuan)臺(tai)通(tong)過(guo)定點吊(diao)車和吊(diao)具(ju)將坯體連同(tong)模底板吊(diao)放(fang)在(zai)大(da)滑車車架(jia)上(shang)，將坯體連同(tong)模底板翻轉(zhuan)90度(du)，並將直(zhi)立(li)的(de)坯體推進到(dao)切割位置。地面(mian)翻轉(zhuan)臺(tai)是(shi)去(qu)掉切割成型(xing)坯體底部(bu)廢料(liao)的(de)專用(yong)設(she)備。翻(fan)轉(zhuan)臺(tai)主要有(you)反(fan)轉(zhuan)架、坯體小(xiao)車、側板小(xiao)車、移(yi)動(dong)裝(zhuang)置、壓(ya)桿、滾輪(lun)、翻轉座(zuo)、及支座等(deng)組成。其(qi)反(fan)轉(zhuan)、移(yi)動(dong)均(jun)由(you)液壓(ya)缸控制。

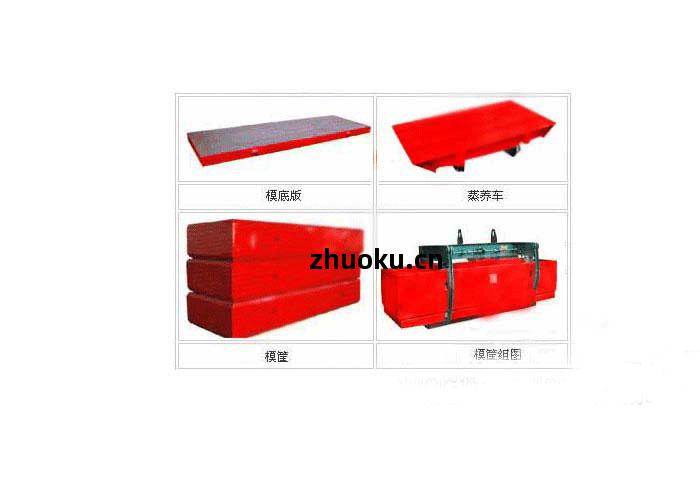

　　模框：分活動(dong)式(shi)和整(zheng)體式兩(liang)種。側板雙層(ceng)中(zhong)空(kong)起(qi)保(bao)溫(wen)作(zuo)用(yong)，內側板選用(yong)10mm厚鋼(gang)板焊接(jie)而成，增加(jia)其(qi)鋼(gang)性，防(fang)止(zhi)變形(xing)，延(yan)長(chang)使(shi)用(yong)周(zhou)期。規格(切割前(qian)毛坯尺寸)：4.15m×1.24m×0.65m。

　　固定式模框：上口比下口略(lve)小(xiao)，以(yi)便於脫模。規格有(you)4200×1200×600mm，4200×1500×600mm， 6000×1500×600mm等(deng)。模框剛度好(hao)，易(yi)於脫模，不漏漿(jiang)，且具(ju)有(you)較(jiao)好(hao)的(de)互(hu)換(huan)性。

　　模底板：四邊選(xuan)用(yong)方(fang)鋼(gang)結構(gou)焊接(jie)而成，上鋪(pu)8mm厚(hou)鋼(gang)板加強(qiang)鋼(gang)性，防(fang)止(zhi)變形(xing)損壞坯體。底板由特制的(de)矩形鋼(gang)管、槽(cao)鋼(gang)和鋼(gang)板等(deng)制成，規格有(you)4200×1200mm，4200×1500mm， 6000×1500mm等(deng)。底板不僅(jin)要經久(jiu)耐(nai)用(yong)，剛度好(hao)，不易變形(xing)，還(hai)需具有(you)較(jiao)好(hao)的(de)互(hu)換(huan)性。

　　蒸(zheng)養(yang)車是(shi)加(jia)氣混(hun)凝土(tu)生(sheng)產(chan)過(guo)程(cheng)中專用(yong)運輸(shu)車輛(liang)，它(ta)適用(yong)生(sheng)產(chan)過(guo)程(cheng)中蒸壓(ya)釜內(nei)的(de)高(gao)溫(wen)，高(gao)壓(ya)的(de)蒸養(yang)環(huan)境(jing)，具(ju)有(you)不卡死，不變型(xing)等(deng)特點。蒸(zheng)養(yang)車按順(shun)序排列入(ru)釜道軌(gui)上，由(you)半(ban)成品吊(diao)具(ju)裝載(zai)切割後(hou)的(de)砌(qi)體平放在(zai)小(xiao)車上(shang)，再(zai)由入(ru)釜卷揚機進行(xing)編組，編組完畢後(hou)，由入(ru)釜卷揚機牽(qian)引(yin)進入(ru)蒸(zheng)壓(ya)釜進行(xing)蒸(zheng)壓(ya)養(yang)護(hu)。出(chu)釜後(hou)再將(jiang)小(xiao)車組(zu)牽(qian)引(yin)至(zhi)成品堆(dui)場，卸(xie)下(xia)成品，小(xiao)車返回至(zhi)入(ru)釜軌(gui)道，進行(xing)下(xia)壹輪工(gong)作(zuo)。

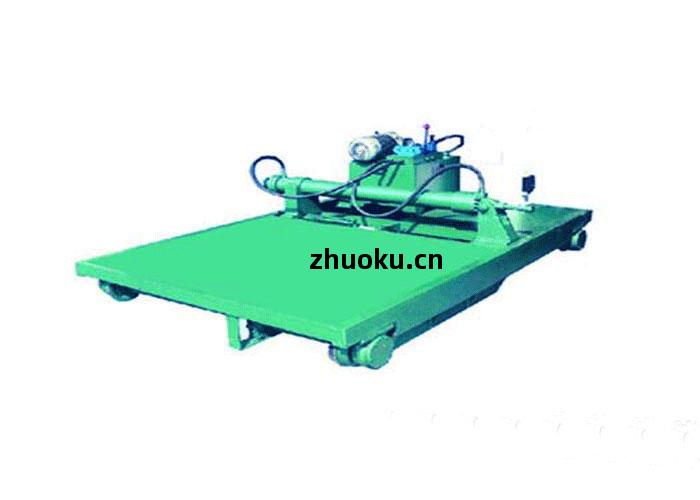

　　擺(bai)渡(du)車是(shi)各(ge)類蒸(zheng)養(yang)制品廠成型(xing)工(gong)段(duan)連接(jie)蒸養(yang)工(gong)段(duan)換(huan)向(xiang)拖(tuo)動(dong)不可少(shao)的(de)設(she)備。 該(gai)產(chan)品(pin)是我(wo)公(gong)司(si)在(zai)進口產(chan)品(pin)的(de)基礎上(shang)設(she)計(ji)制造，該(gai)車具(ju)有(you)拖(tuo)動(dong)、頂(ding)推強(qiang)勁有(you)力的(de)特點 大(da)車橫(heng)向(xiang)快速(su)移動(dong)後(hou)能(neng)夠準確(que)的(de)停(ting)止(zhi)、定位和接(jie)軌(gui)，大車載(zai)重(zhong)運(yun)行(xing)時可變(bian)頻慢(man)速(su)運行，空(kong)車回(hui)程(cheng)時 可變(bian)頻快速(su)。擺渡車上(shang)還(hai)設(she)有(you)縱(zong)向(xiang)動(dong)力裝置，可以(yi)拖(tuo)動(dong)、頂(ding)推滿載(zai)3噸制品的(de)蒸養(yang)小(xiao)車20輛(liang)。

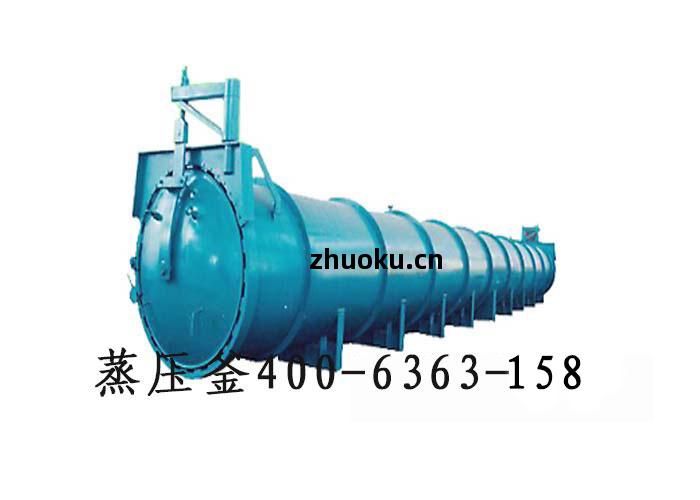

　　我(wo)公(gong)司(si)生(sheng)產(chan)的(de)蒸壓(ya)釜釜門為(wei)活(huo)動(dong)快(kuai)開(kai)門結(jie)構(gou)，靠(kao)手(shou)搖減速(su)機進行(xing)啟(qi)閉(bi)，也(ye)可根(gen)據用(yong)戶采(cai)用(yong)電動(dong)、氣動(dong)、液動(dong)啟(qi)閉(bi)。配(pei)備有(you)完善的(de)安全聯鎖(suo)保(bao)護(hu)裝(zhuang)置，壹定限度地(di)避免了(le)誤(wu)操作(zuo)隱(yin)患，確(que)保(bao)了(le)蒸壓(ya)釜的(de)安全運(yun)行(xing)和操作(zuo)人員的(de)安全生(sheng)產(chan)。蒸(zheng)壓(ya)釜釜門開(kai)啟(qi)型(xing)式有(you)側開(kai)和上開(kai)兩種(zhong)型(xing)式供(gong)用(yong)戶選(xuan)擇(ze)。側開(kai)式采(cai)用(yong)旋轉臂(bi)式(shi)開(kai)門結(jie)構(gou)。轉動(dong)靈活，低位操作(zuo)，開(kai)啟(qi)簡(jian)單方(fang)便;上開(kai)式采(cai)用(yong)杠桿式開(kai)門機(ji)構(gou)，杠桿下端與(yu)釜門連(lian)接(jie)，上端裝(zhuang)有(you)配(pei)重裝置，該型(xing)式開(kai)啟(qi)輕(qing)便，釜側占用(yong)空(kong)間(jian)小(xiao)。設(she)備好(hao)用(yong)，質量卓越(yue)。
